亚洲av不卡一区二区三区,国产麻豆精品久久一二三,无码一区二区三区在线观看

發(fā)泡水泥/發(fā)泡水泥板/超輕發(fā)泡水泥/泡沫混凝土

產(chǎn)品簡介
性能特點(diǎn)
技術(shù)指標(biāo)
使用范圍
施工方法
儲存
工程實(shí)例
資料下載

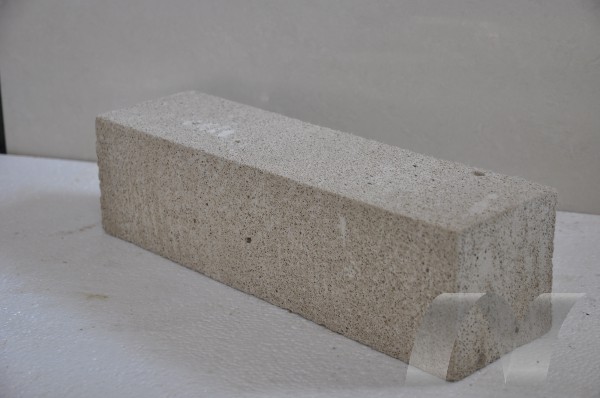

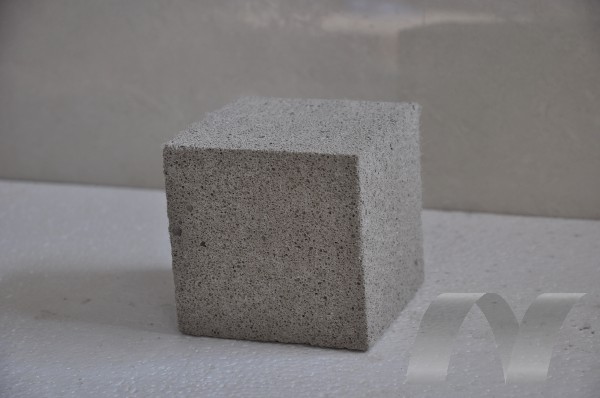

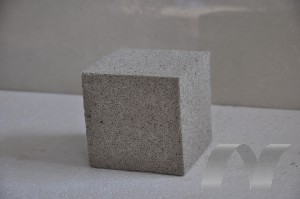

產(chǎn)品簡介

發(fā)泡水泥/發(fā)泡水泥板/泡沫混凝土是采用超高強(qiáng)硫鋁酸鹽水泥為基材復(fù)合多種無機(jī)硅酸鹽材料、纖維、調(diào)凝、促強(qiáng)等多種組分、經(jīng)工廠精確混拌制成的干粉材料，其加水?dāng)嚢璧臐{體與發(fā)泡機(jī)生產(chǎn)的泡沫均勻混合，硬化后即可成為超輕、保溫、防火和具備一定強(qiáng)度的保溫材料。

性能特點(diǎn)

超輕發(fā)泡水泥/泡沫混凝土與CSA復(fù)合型水泥發(fā)泡劑結(jié)合后形成的發(fā)泡材料具有如下性能特點(diǎn)：

1. 形成的發(fā)泡材料符合A1級不燃材料的防火等級。

2. 形成的發(fā)泡材料干體積密度低、保溫效果好，可滿足國家建筑節(jié)能65%的要求；干體積密度低在40~110Kg/m³時，導(dǎo)熱系數(shù)為在0.034~0.045W/(m.k)。

3.形成的發(fā)泡材料雖然干體積密度低、但和其他物理發(fā)泡所生產(chǎn)的保溫材料比相對強(qiáng)度較高；容重在40~110Kg/m³時，強(qiáng)度在0.04~0.5Mpa。

4. 發(fā)泡后的泡沫混凝土穩(wěn)定，不塌孔，泡沫混凝土的流動性可根據(jù)工程需要進(jìn)行調(diào)整。

5. 早期強(qiáng)度高，形成的發(fā)泡材料2小時即可脫模。

6. 閉孔率高，形成的發(fā)泡材料閉孔率在90%以上，保溫效果佳。

7.整體性好，形成的發(fā)泡材料韌性好、在干體積密度低強(qiáng)度亦相對較低的情況下便于現(xiàn)場施工及長途運(yùn)輸。

8.無機(jī)環(huán)保。

技術(shù)指標(biāo)

執(zhí)行標(biāo)準(zhǔn)：

GB/T10295-2008《絕熱材料穩(wěn)定熱阻及有關(guān)特性的測定熱流計(jì)法》

GB/T5486.3-2001《無機(jī)硬質(zhì)絕熱制品試驗(yàn)方法密度、含水率及吸水率》GB/T11969-2008《蒸壓加氣混凝土性能試驗(yàn)方法》。

干體積密度和導(dǎo)熱系數(shù)

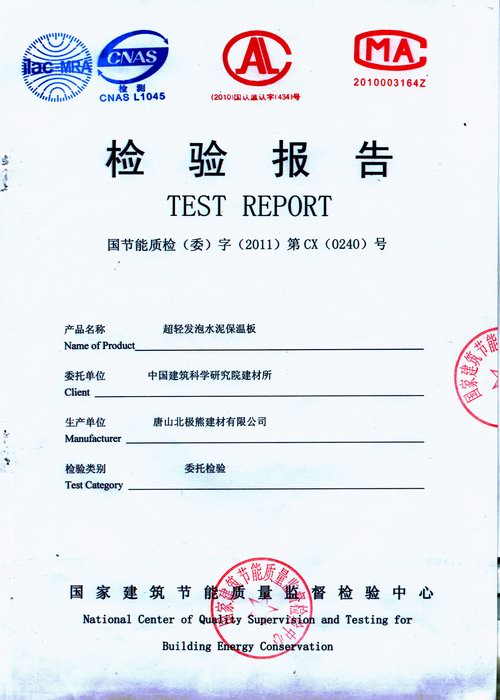

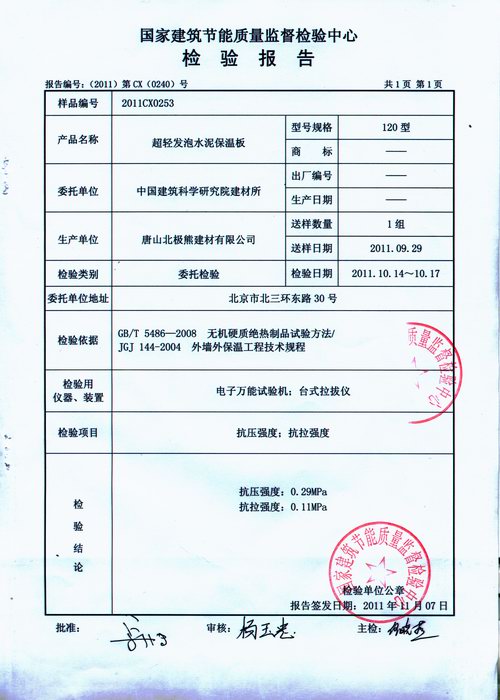

（附國家檢測報告兩張前頁+50~200型導(dǎo)熱系數(shù)指標(biāo)八頁共十頁縮小）。

干體積密度和強(qiáng)度表1

密度等級	檢測結(jié)果（kg/m³）	抗壓強(qiáng)度（Mpa）
50型	48	0.06
60型	57	0.08
70型	68	0.14
80型	85	0.21
90型	96	0.32
110型	112	0.46
150型	152	0.68
200型	198	0.87

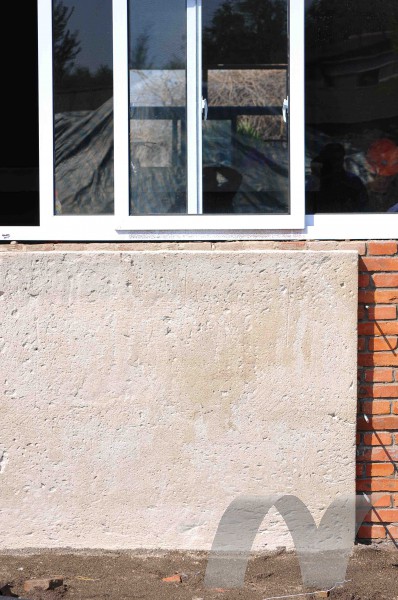

使用范圍

由于超輕發(fā)泡水泥/泡沫混凝土是以水泥為基材的無機(jī)材料，所以完全符合國家建筑防火等級A1級不燃材料的標(biāo)準(zhǔn)、并且具有超輕、導(dǎo)熱系數(shù)低、整體性好等優(yōu)點(diǎn)，經(jīng)國家權(quán)威部門檢測板材導(dǎo)熱系數(shù)可以達(dá)到建筑節(jié)能65%的指標(biāo)要求。

完全可以代替EPS/XPS有機(jī)塑料板材、聚氨酯發(fā)泡、巖棉等有機(jī)外墻保溫材料，是一種新型的建筑節(jié)能環(huán)保材料。

50型超輕發(fā)泡板材和EPS、XPS、聚氨酯發(fā)泡材料的綜合對比情況：表2

分類項(xiàng)目	超輕發(fā)泡板材	PS板材	XPS板材	聚氨酯發(fā)泡材料
密度（Kg/m³）	48.0	18~22.0	32.0	25~35.0
導(dǎo)熱系數(shù)W/(m.k)	0.036	0.041	0.032	0.022~0.026
抗壓強(qiáng)度（Mpa）	0.06	0.10	0.15	0.08~0.18
防火等級	A1級不燃	E/B2級可燃	E/B2級可燃	E/B2級可燃

80型超輕發(fā)泡板材和EPS、XPS、聚氨酯發(fā)泡材料的綜合對比情況：表3

分類項(xiàng)目	超輕發(fā)泡板材	EPS板材	XPS板材	聚氨酯發(fā)泡材料
密度（Kg/m³）	85.0	18~22.0	32.0	25~35.0
導(dǎo)熱系數(shù)W/(m.k)	0.04	0.041	0.032	0.022~0.026
抗壓強(qiáng)度（Mpa）	0.21	0.10	0.15	0.08~0.18
防火等級	A1級不燃	E/B2級可燃	E/B2級可燃	E/B2級可燃
